Комплекс программно-аппаратный К2М-5G
— Многоканальный векторный генератор до 40 ГГц
— Полоса формируемого сигнала до 400 МГц
— Анализатор сигналов до 40 ГГц
— Полоса анализа до 100 МГц
— Формирование и анализ сигналов стандарта 4G LTE и 5G NR
— Настраиваемая пользователем конфигурация
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Комплекс предназначен для тестирования телекоммуникационного оборудования стандартов 4G LTE, 5G NR и других современных систем цифровой связи, приёмо-передающих модулей радиолокационных станций, а также радиокомпонентов, входящих в их состав, в диапазоне частот до 40 ГГц.

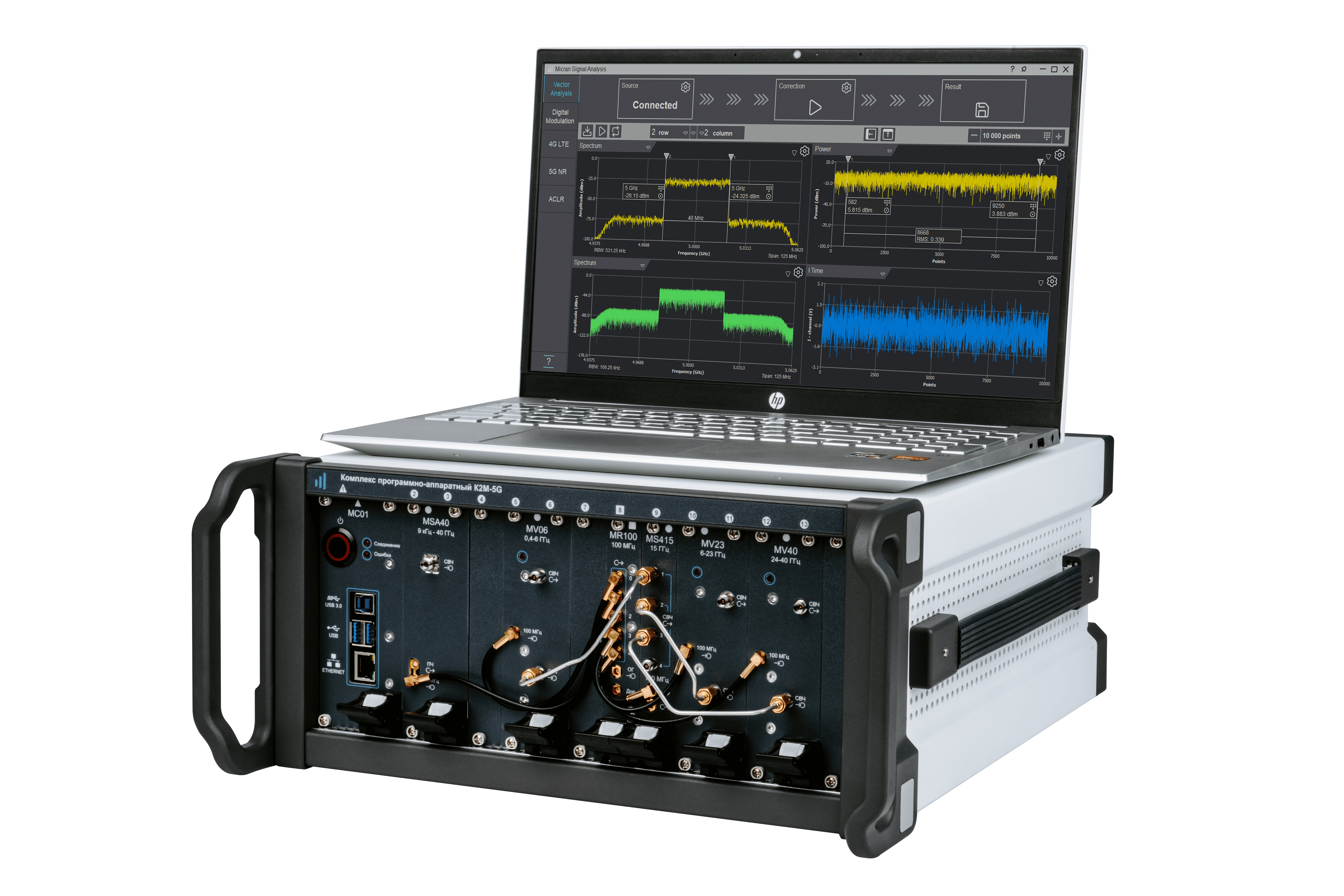

Комплекс представляет собой крейтовую систему, на базе которой реализованы многоканальный векторный генератор в модульном исполнении для формирования сигналов с полосой до 400 МГц и анализатор сигналов с полосой анализа до 100 МГц.
Состав комплекса

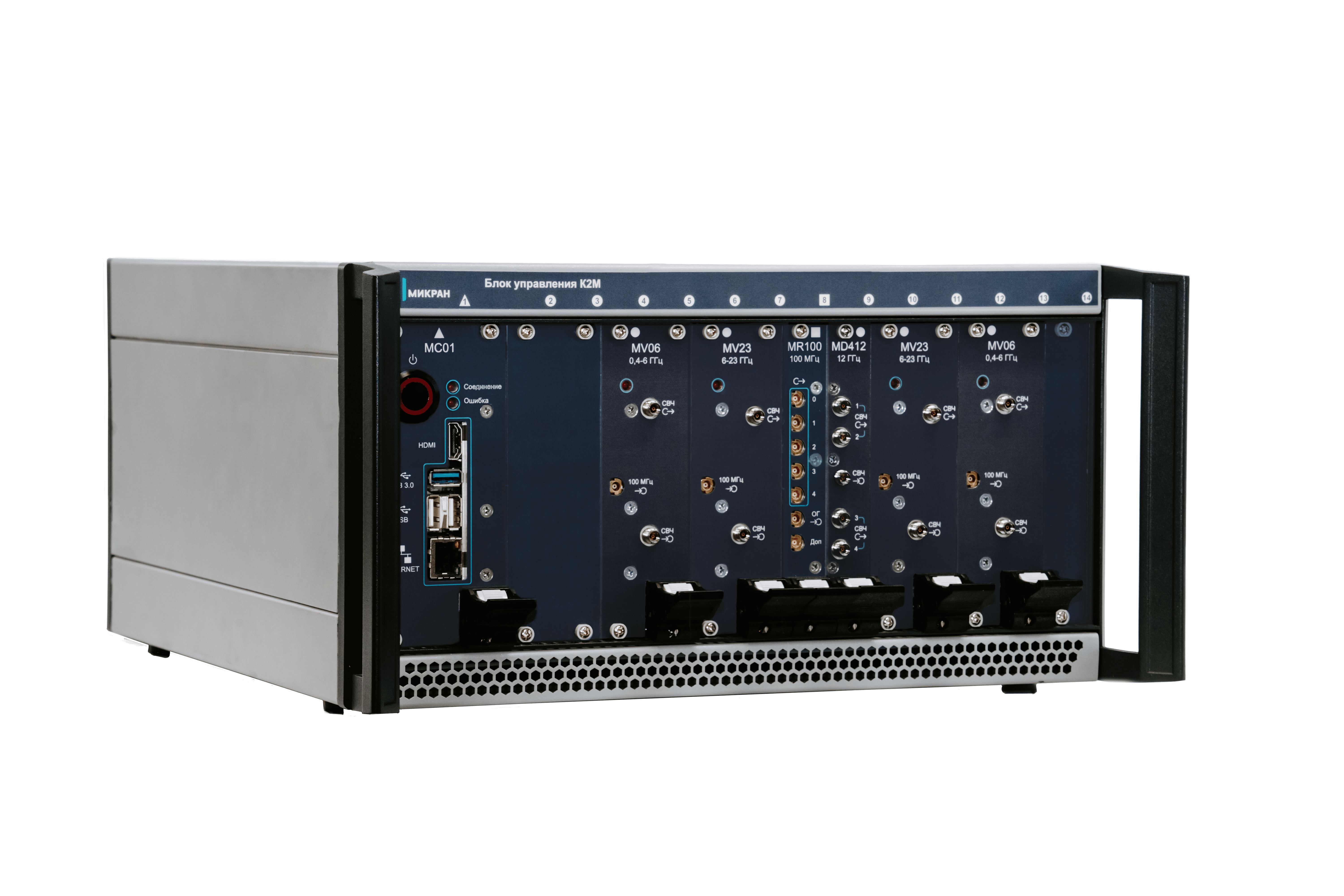

— Блок управления K2M-5G
— Блок управления
— Блок опорной частоты MR100
— Блок сбора данных и управления MC01
— Блок синтезатора частот MS415/MS215/MS115
— Группа передающих модулей
— Модуль передающий MV06
— Модуль передающий MV23
— Модуль передающий MV40
— Анализатор сигналов серии MSA
— Анализатор сигналов серии MSA09
— Анализатор сигналов серии MSA20
— Анализатор сигналов серии MSA40
Программное обеспечение

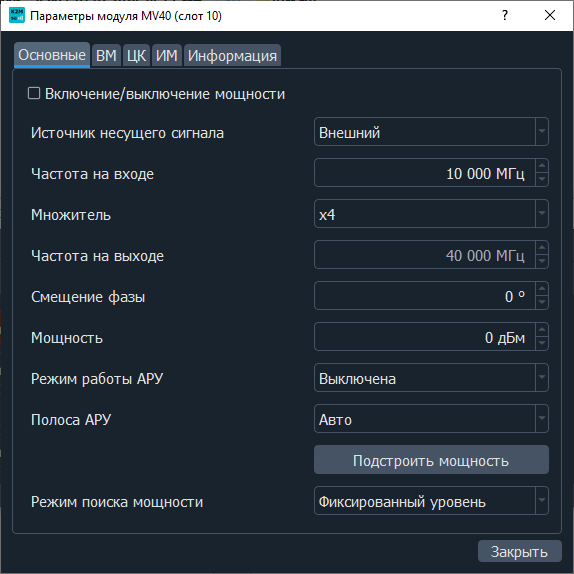

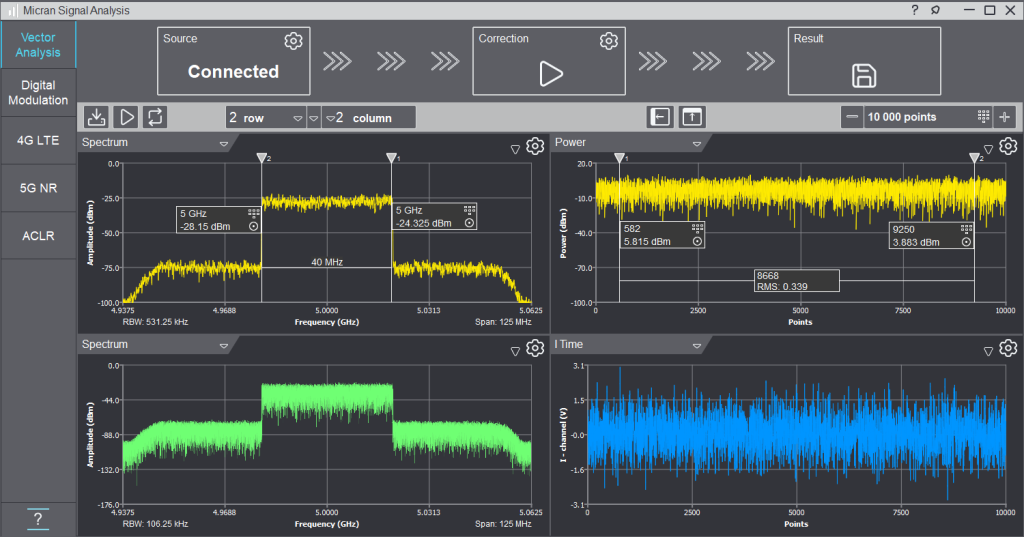

Специальное программное обеспечение Signal Lab позволяет формировать сигналы стандарта 5G NR. ПО для формирования сигналов с цифровыми видами модуляции в современных системах связи обеспечивает автономность оборудования от внешних факторов.

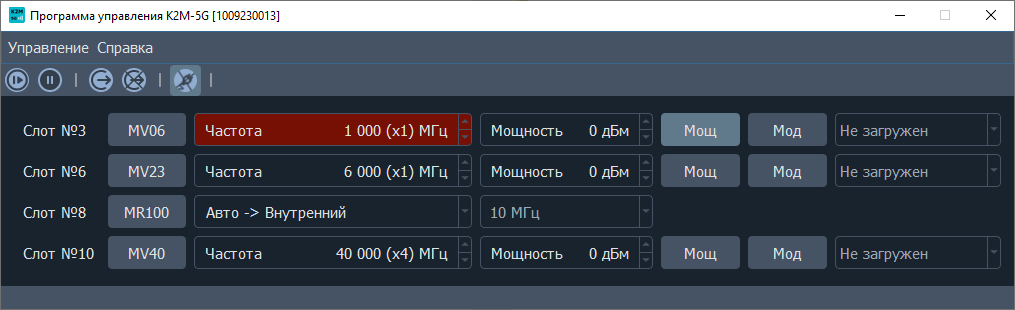

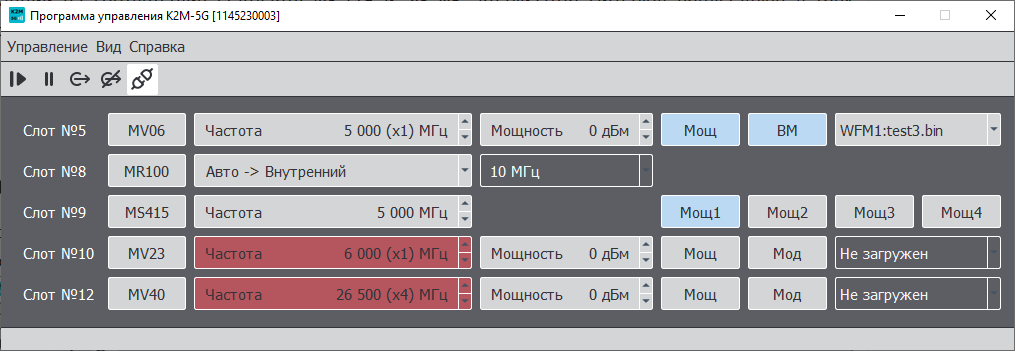

Управление комплексом осуществляется с внешнего персонального компьютера через универсальные команды стандарта SCPI.
Модульное исполнение позволяет масштабировать систему на требуемое количество передающих устройств, уменьшить ее габариты и стоимость.
Унифицированные модули в компактном исполнении расширяют функционал генератора в области формирования модулирующих сигналов в диапазоне частот до 40 ГГц (определяется установленными модулями MV06, MV23 или MV40).
Технические характеристики блока опорной частоты MR100
| Параметр | Значение |
|---|---|
| Рабочая частота, МГц | 100 |
| Долговременная стабильность частоты за 1-й год, после 30 дней работы | ± 0,05 × 10-6 |
| Количество выходов частоты 100 МГц | 5 |
| Количество занимаемых слотов в блоке управления К2М-5G | 1 |
Технические характеристики синтезатора частот серии MS*
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот, МГц | 10…15 000 |
| Дискретность установки частоты выходного сигнала, Гц | 0,1 |
| Относительная погрешность установки частоты | ± 0,1 × 10-6 |
| Уровень выходной мощности, дБм | 0 |
|
Относительный уровень гармонических составляющих, дБн, не более 10…100 МГц 100…300 МГц 300…8 000 МГц 8 000…15 000 МГц |
|
| Уровень негармонических составляющих, дБн, не более | −50 |
|
Уровень спектральной плотности мощности фазового шума на частоте 10 ГГц, дБн/Гц, на отстройке 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц |
−87 |
| Максимальное количество выходов СВЧ | 4 |
| Количество занимаемых слотов в блоке управления К2М-5G | 1 |
* при условии использования блока опорной частоты MR100 в качестве источника опорного сигнала
Технические характеристики блока векторного модулятора MV **
| MV06 | MV23 | MV40 | |
|---|---|---|---|
| Диапазон рабочих частот, ГГц | 0,38…6 | 6…23,5 | 23,5…40 |
|
Уровень выходной мощности, дБм без опций с опцией «АТА» |
|
|
|
|
Погрешность установки мощности выходного сигнала, дБ без опций с опцией «АТА» (−85…−15 дБм) |
|
|
|
| Полоса модулированного сигнала на ВЧ (I+Q), МГц | 200 | 400 | |
| Уровень гармонических составляющих, дБн, не более | −35 | −40 | |
|
Количество занимаемых слотов в блоке управления К2М-5G без опций с опцией «АТА» |
|
|
|
| Параметры встроенного источника модулирующих сигналов (I и Q) | |||
| Число каналов | 2 (I и Q) | ||
| Разрешение ЦАП | 16 бит | ||
| Частота дискретизации, МГц | 0,0001…250 | 0,0001…500 | |
| Шаг установки частоты дискретизации, Гц | 0,1 | ||
| Максимальный объём памяти, М-выборок (Мбайт) | 256 (1024) | ||
** при условии использования блока опорной частоты MR100 в качестве источника опорного сигнала и синтезатора частот серии MS в качестве источника несущего сигнала
Технические характеристики анализатора сигналов серии MSA
| Наименование параметра | MSA09 | MSA20 | MSA40 |
|---|---|---|---|
| Диапазон рабочих частот, МГц | 0,009…9 500 | 0,009…20 000 | 0,009…40 000 |
| Максимальная полоса анализа (I+Q), МГц | 100 | ||
|
Уровень спектральной плотности мощности фазового шума на частоте 9 ГГц, дБн/Гц, на отстройке 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц |
−91 −98 −99 −116 −131 |
−86 −92 −94 −112 −131 |
−92 −98 −99 −116 −132 |
| Уровень подавления гармонических составляющих, дБн, не менее |
60 |
||
|
Уровень подавления зеркальных составляющих, дБн, не менее 9 кГц …350 МГц 350 МГц …5,6 ГГц > 5,6 ГГц |
80 80 80 |
|
|
| Частота дискретизации, МГц | 120…125 | ||
| Шаг установки частоты дискретизации, Гц | 1 | ||
| Максимальный объём памяти, М-выборок (Мбайт) |
32 (128) |
||
| Количество занимаемых слотов в блоке управления К2М-5G |
2 |
||
Технические характеристики
| Комплекс программно-аппаратный К2М-5G |
